DGH 系列
DGH系列为高性能直线电机直驱定位系统。由双导轨、直线电机、编码器反馈和铝制外壳组成紧凑,高性能平台。
下载附件:
技术参数
  • 产品介绍
  • 规格参数

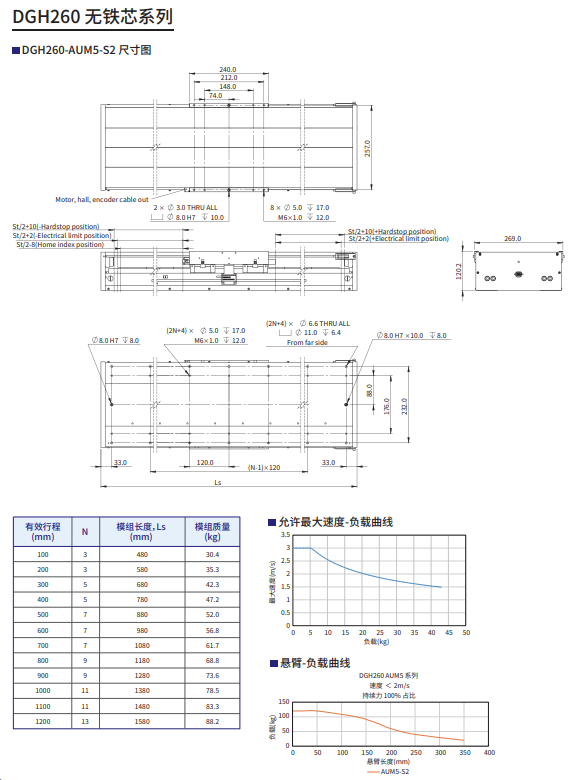

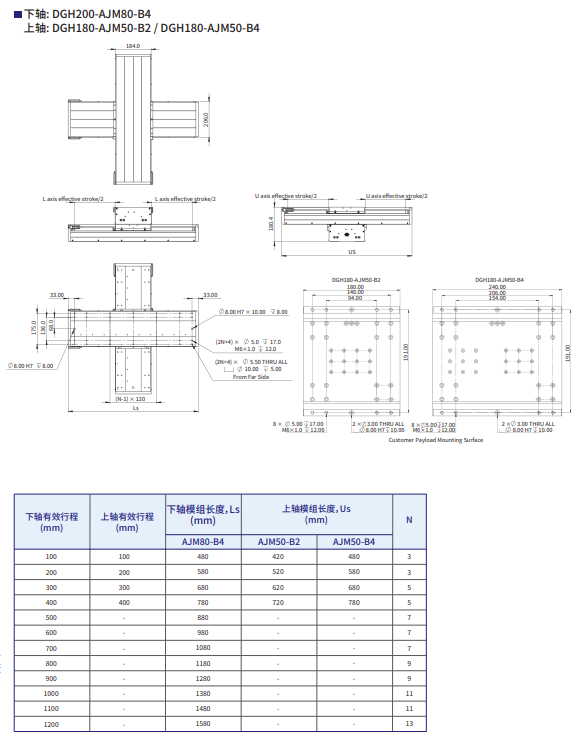

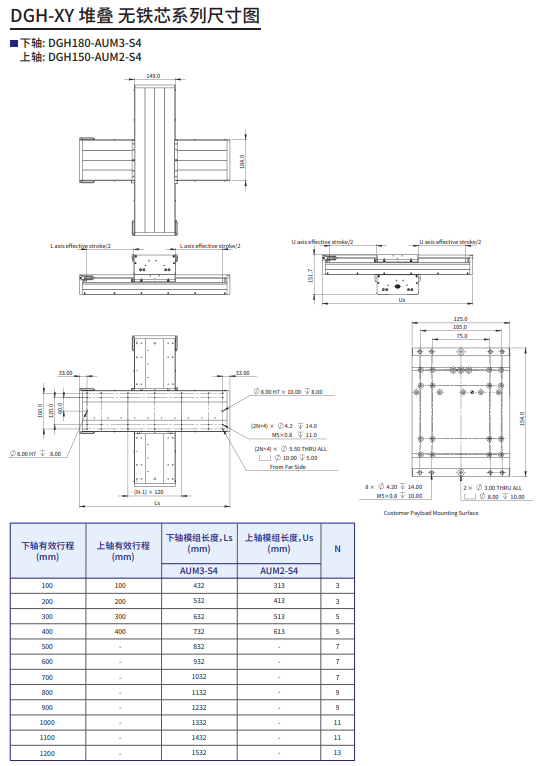

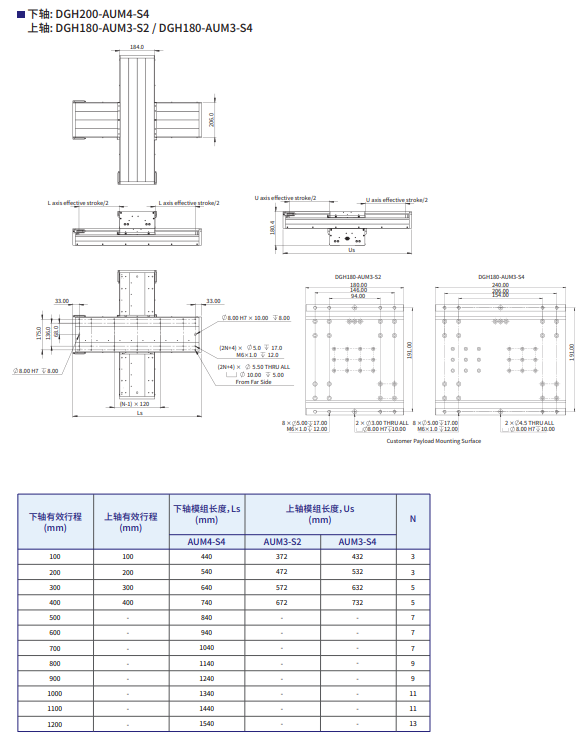

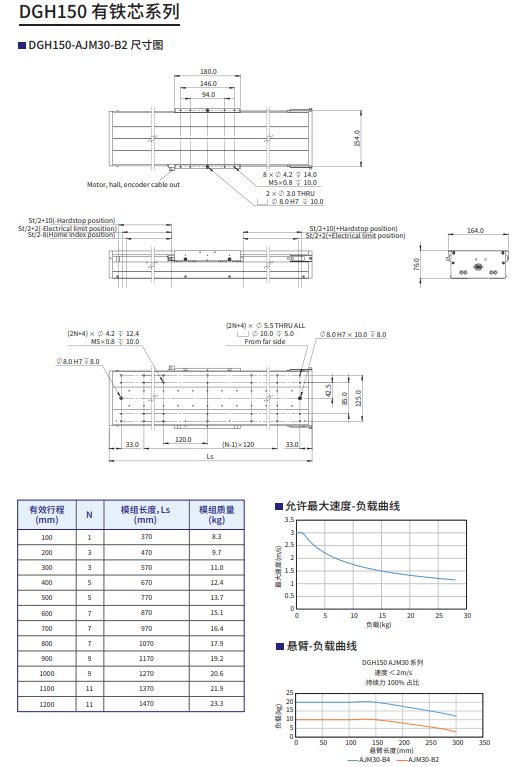

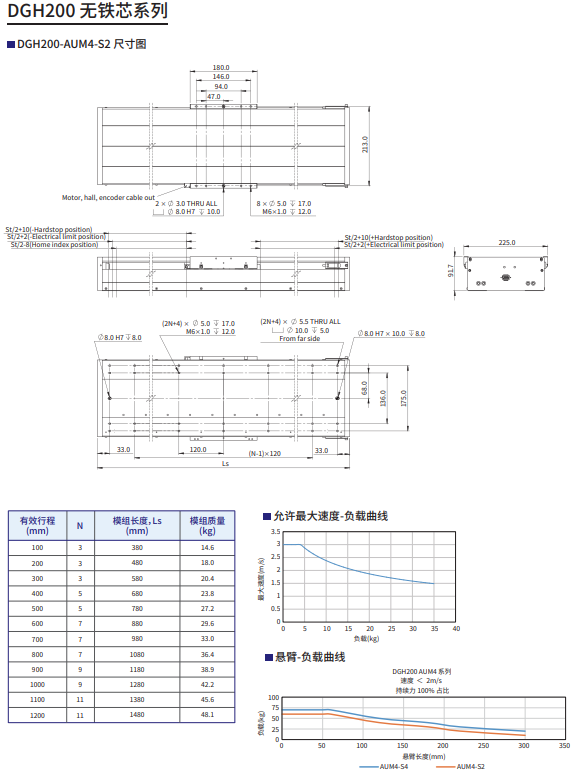

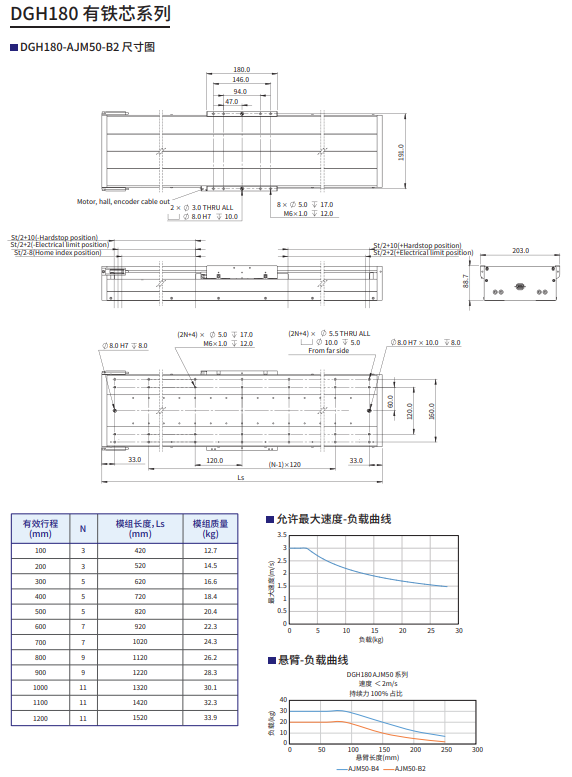

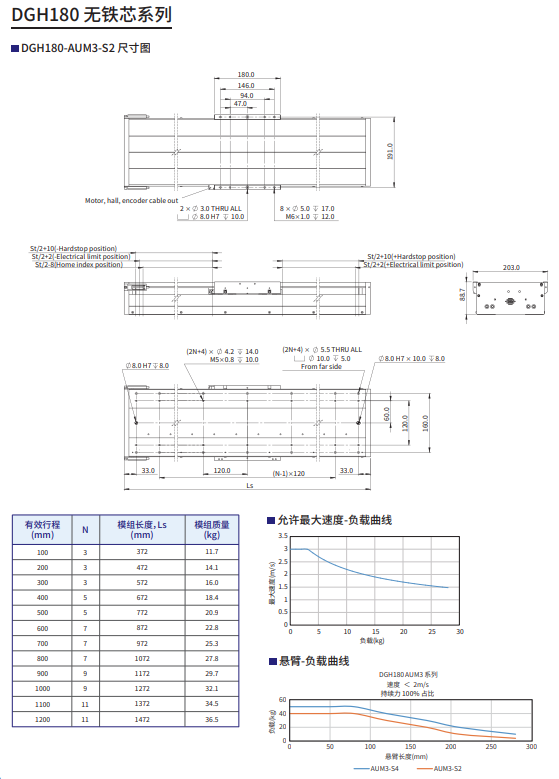

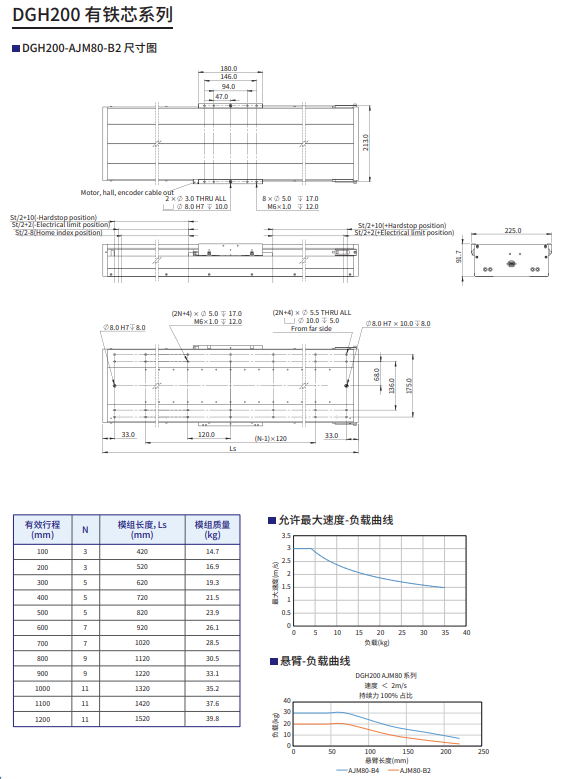

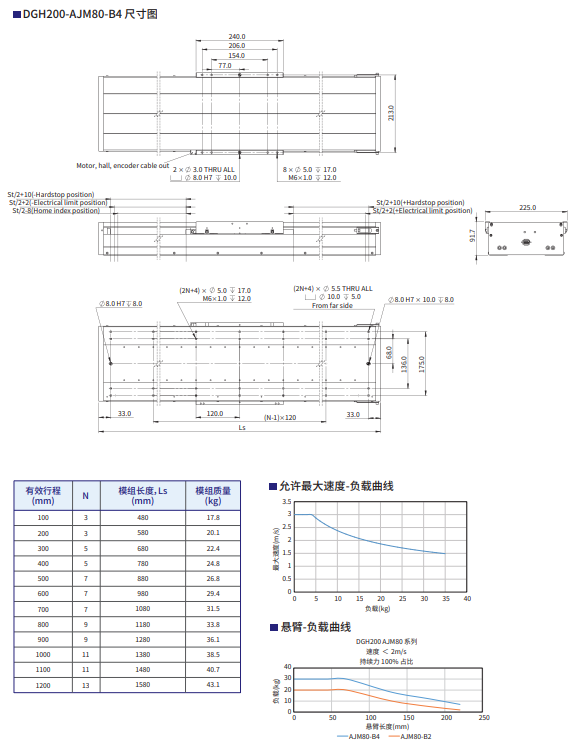

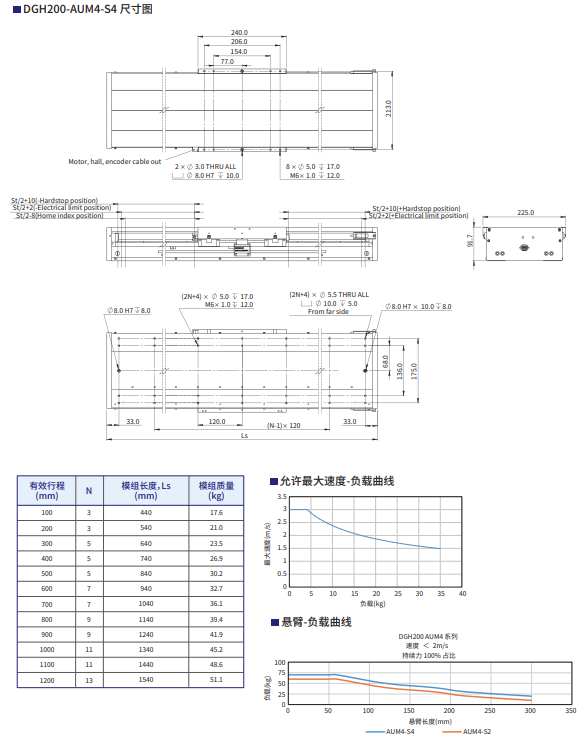

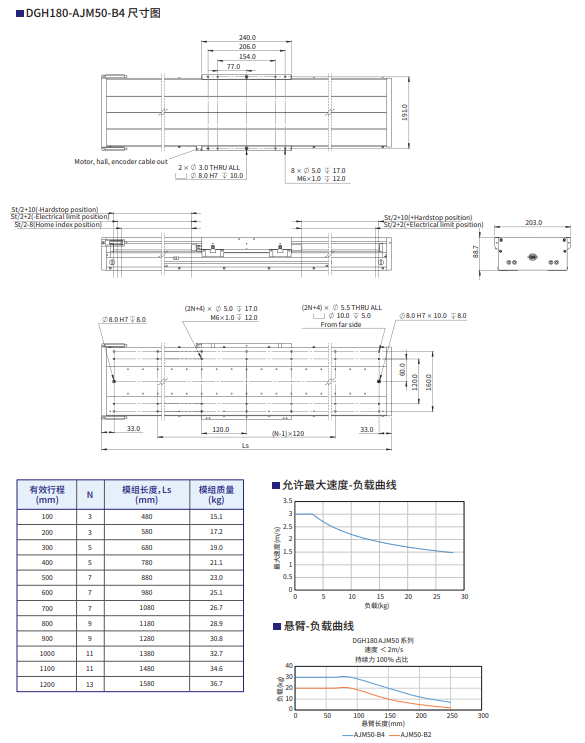

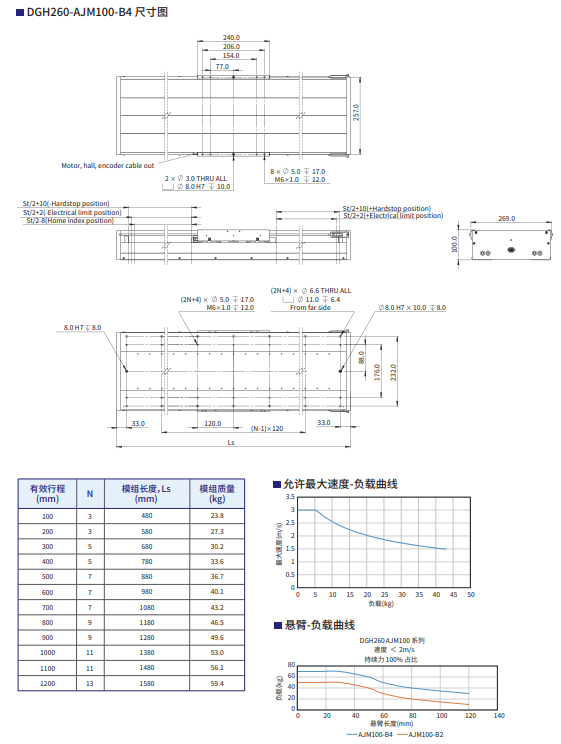

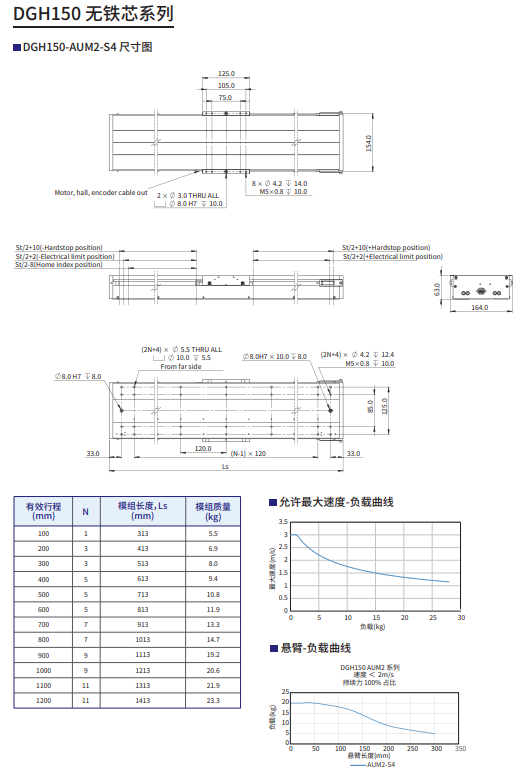

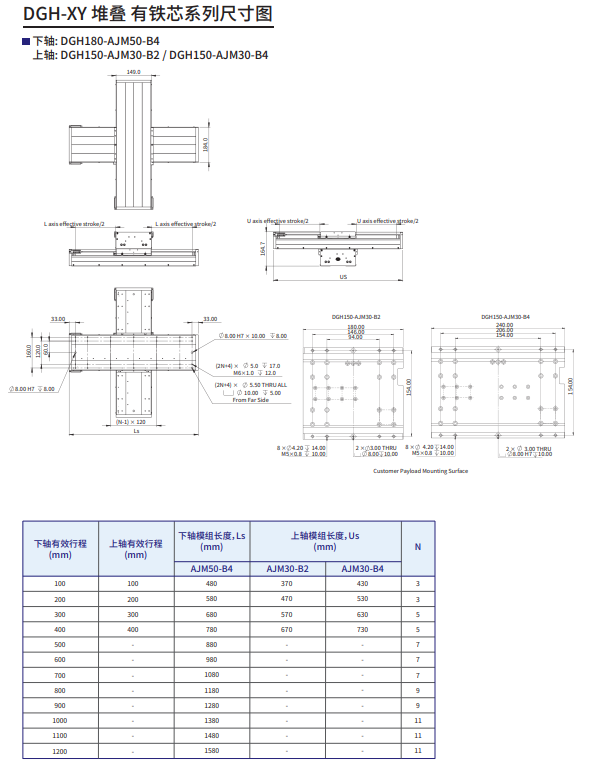

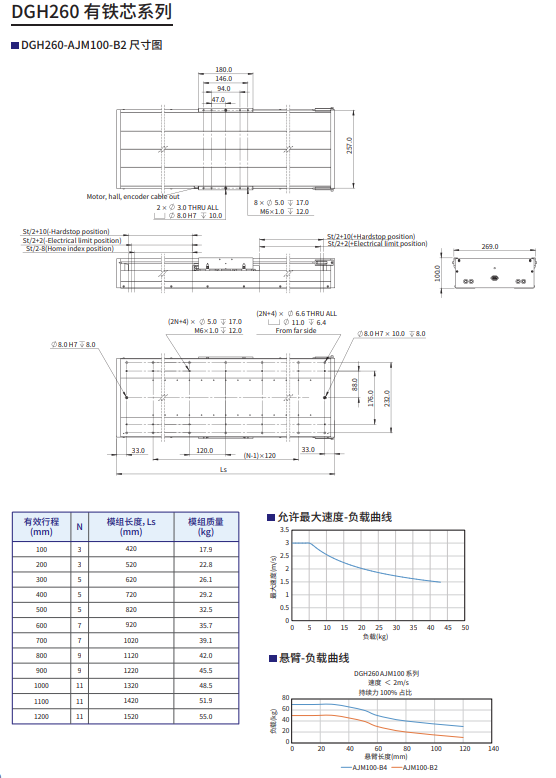

  • 尺寸图

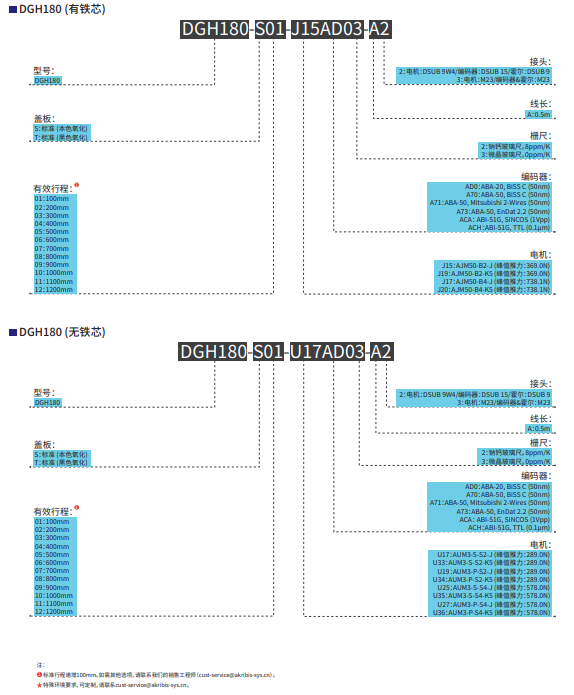

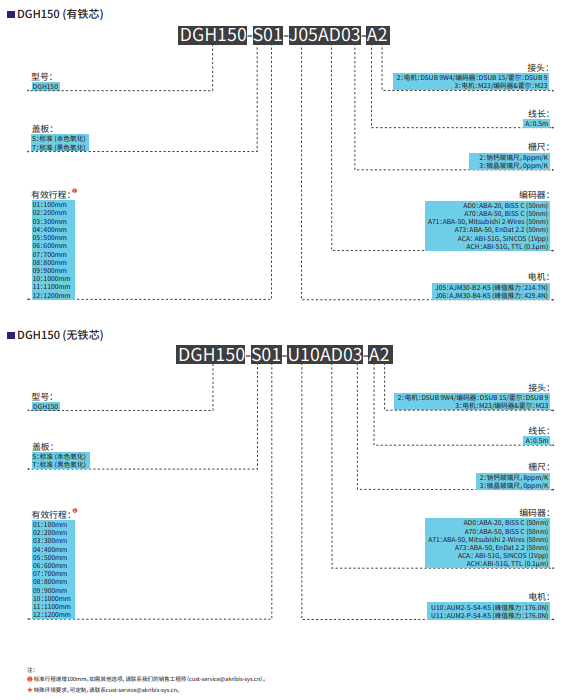

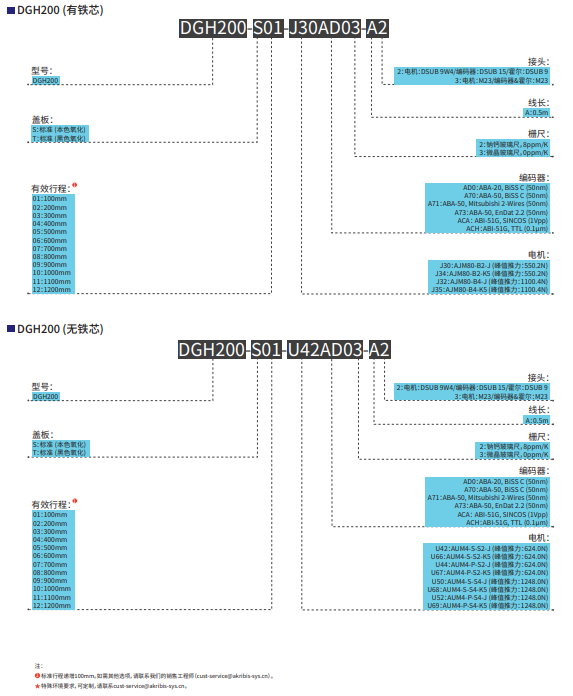

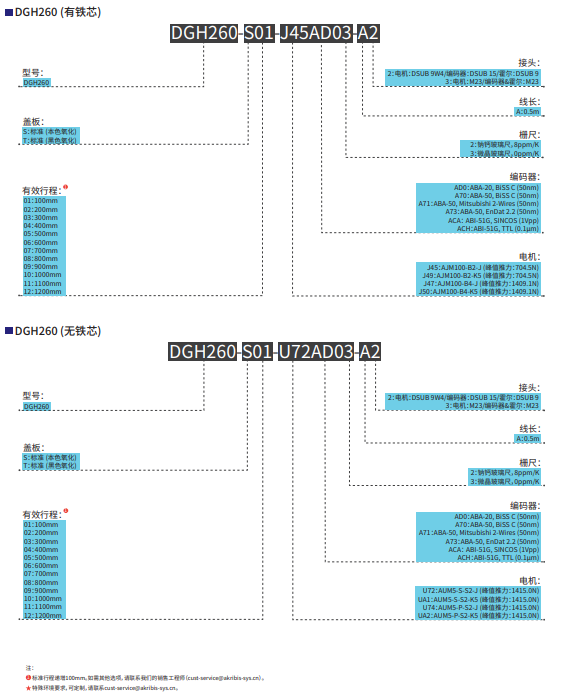

  • 订购信息

设计特点:

A. 内置电机可选,U型或平板型

B. 高刚度、更安全

C. 重复定位精度可达±0.5μm

D. 行程从100mm到1200mm

E. 分辨率可选0.1μm、0.05μm或SINCOS

F. 速度可达3m/s甚至更高



DGH系列
参数规格电机型号持续推力 (Fcn)(N)峰值推力(Fpk)(N)有效行程(mm)
DGL150AJMDGL150-AJM30-B268.1214.7100-1200
DGL150-AJM30-B4136.2429.4
AUMDGL150-AUM2-S435.2176.0
DGL180AJMDGL180-AJM50-B2117.0369.0
DGL180-AJM50-B4234.0738.1
AUMDGL180-AUM3-S257.0289.0
DGL180-AUM3-S4113.0578.0
DGL200AJMDGL200-AJM80-B2174.5550.2
DGL200-AJM80-B4348.91100.4
AUMDGL200-AUM4-S2110.0624.0
DGL200-AUM4-S4221.01248.0
DGL260AJMDGL260-AJM100-B2223.4704.5
DGL260-AJM100-B4446.81409.1
AUMDGL260-AUM5-S2197.01415.0


DGH系列 滑台刚度
参数规格电机型号正向朝下刚度
(N/µm)
正向朝上刚度
(N/µm)
横向刚度
(N/µm)
翻滚刚度
(Nm/rad)
俯仰刚度
(Nm/rad)
偏航刚度
(Nm/rad)
DGL150AJMDGL150-AJM30-B2464.8294.0254.85.31E+051.06E+069.17E+05
DGL150-AJM30-B4464.8294.0254.85.31E+052.38E+062.06E+06
AUMDGL150-AUM2-S4464.8117.88140.02.28E+052.26E+052.68E+05
DGL180AJMDGL180-AJM50-B2464.8294.0254.89.72E+051.06E+069.17E+05
DGL180-AJM50-B4464.8294.0254.89.72E+052.38E+062.06E+06
AUMDGL180-AUM3-S2464.8294.0254.89.72E+051.06E+069.17E+05
DGL180-AUM3-S4464.8294.0254.89.72E+052.38E+062.06E+06
DGL200AJMDGL200-AJM80-B2464.8294.0254.81.38E+061.06E+069.17E+05
DGL200-AJM80-B4464.8294.0254.81.38E+061.06E+069.17E+05
AUMDGL200-AUM4-S2464.8294.0254.81.38E+061.06E+069.17E+05
DGL200-AUM4-S4464.8294.0254.81.38E+062.38E+062.06E+06
DGL260AJMDGL260-AJM100-B2672.0420.0420.03.40E+061.51E+061.51E+06
DGL260-AJM100-B4672.0420.0420.03.40E+062.69E+062.69E+06
AUMDGL260-AUM5-S2672.0420.0420.03.40E+062.69E+062.69E+06
