高精与高速的完美结合:位置触发技术
日期:2024-05-16 17:48

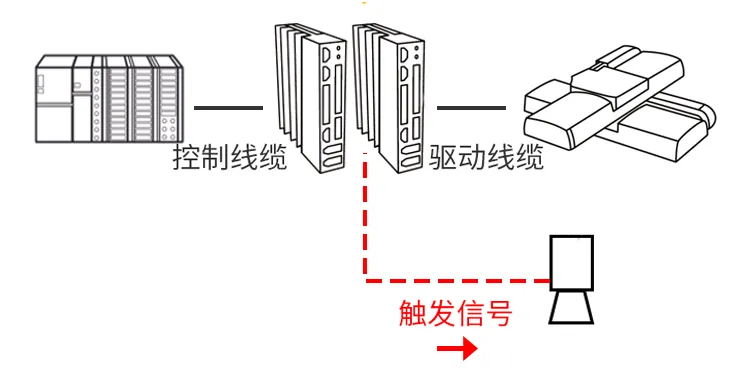

位置触发,也称位置同步输出(Position Synchronized Output,PSO),在高精度加工和高速检测领域有着广泛应用,通常在运动过程中在需要的位置快速给出触发信号,用于触发其他设备启动相关动作。这些高速脉冲用于触发激光、相机或者喷头等高速加工器件。




  位置触发原理

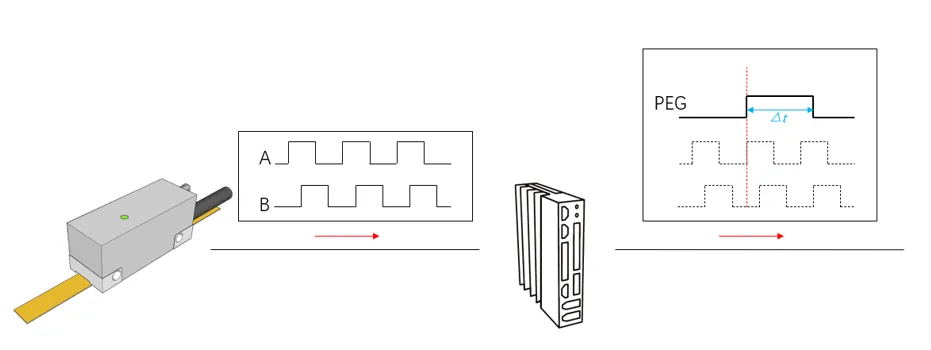

为了实现高速位置触发,我们需要在驱动器底层进行精准的位置比对和信号输出。而TTL型增量式编码器,凭借其脉冲计数的原理,能够迅速完成位置的编码和解码,展现出极高的处理速度。通过这样的配置,可以将高速脉冲的延迟降低至几十纳秒

其他类型的编码器也可以实现位置比较输出,但绝对式编码器的编码和解码速度相对较慢,输出信号的实时性和信号频率都不一定满足高速高精度应用。




  位置触发模式


根据具体应用需求,有多种位置信号的触发模式:

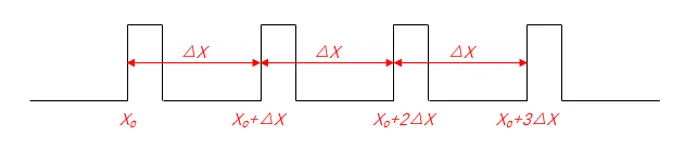

 等间距位置触发


在需要的轴定义起始点、信号间距、终止点(或信号数量)等参数,可以实现等间距位置触发。

位置触发模式 等间距位置触发_看图王.web.jpg



 随机位置坐标触发


每一个触发点坐标都需要定义,通常情况下一个工艺动作需要触发的点的数量是有限制的。

位置触发模式 随机位置坐标触发_看图王.web.jpg

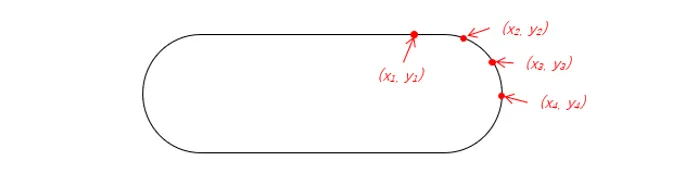

 二维坐标位置触发


有别于单轴触发是根据反馈位置信号进行触发输出的原理,二维触发是根据指令位置进行信号触发。需要搭配雅科贝思提供的专业位置控制器才可以使用2D触发功能。

位置触发模式 二维坐标位置触发_看图王.web.jpg



  雅科贝思产品方案


位置触发技术可以提供高精度的位置控制,能够精确捕捉工作位置,并将其反馈给控制系统,但其最终实现需要通过传动系统来将运动传递到工作载荷上。

而直驱技术是一种直接将电动机(通常是无刷电机)连接到负载上的技术。它通过取消传统的机械传动元件(如传动皮带、齿轮等)来实现更高的功率传输效率、更低的能量损耗更高的响应速度这使得直驱技术在需要精密控制高效能传递的应用中非常有优势。

在雅科贝思的直驱解决方案中,位置触发技术和直驱技术相互协作,实现精密制造的优势。这种组合可以实现高精度的运动定位控制,并且具有快速响应高效能传输的特点。同时,由于不需要传动系统,直驱技术还可以减少传动部件的磨损和维护成本提高设备的可靠性和使用寿命

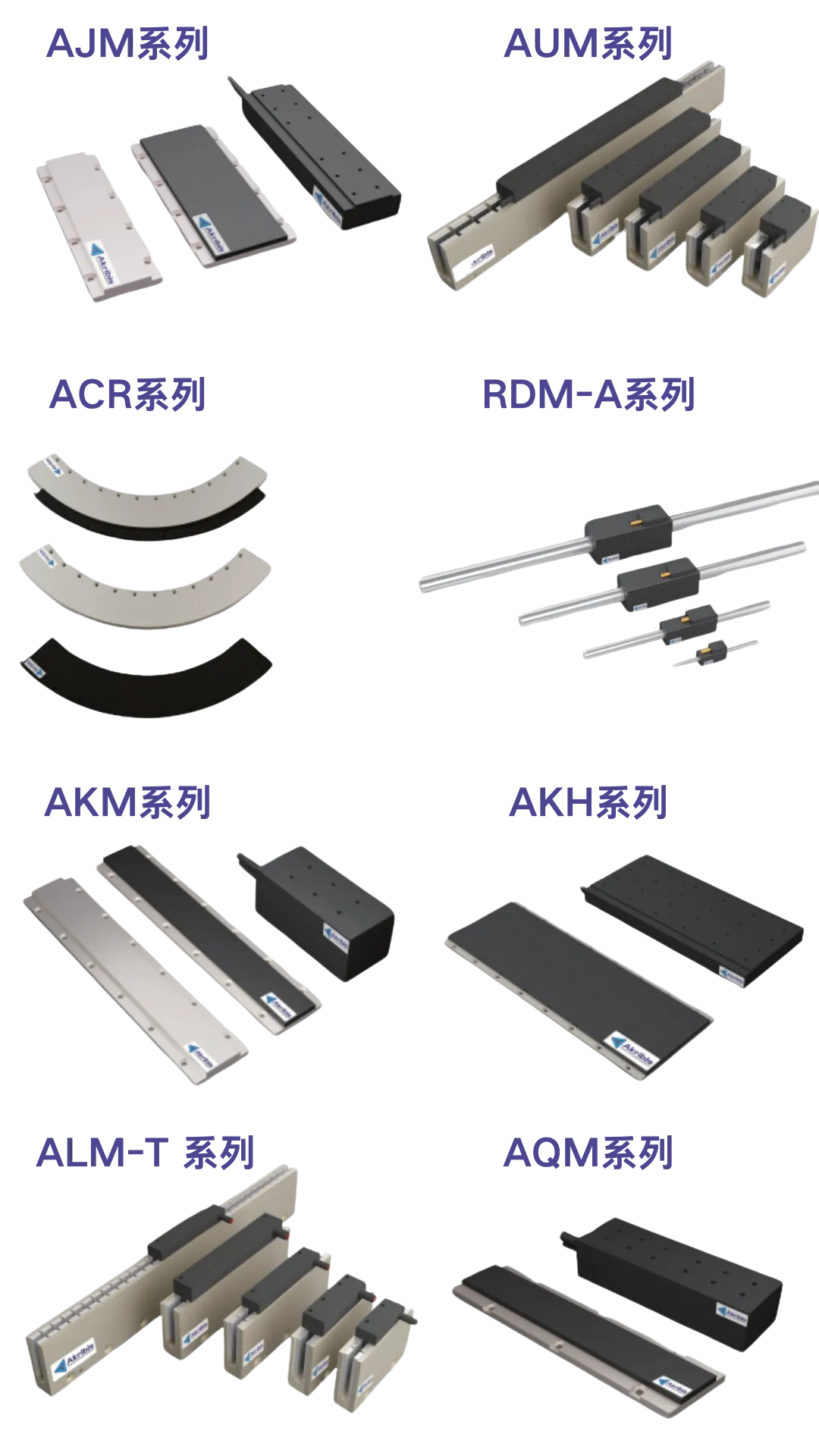

 直线电机

——用于高端精密制造领域的直线电机系列

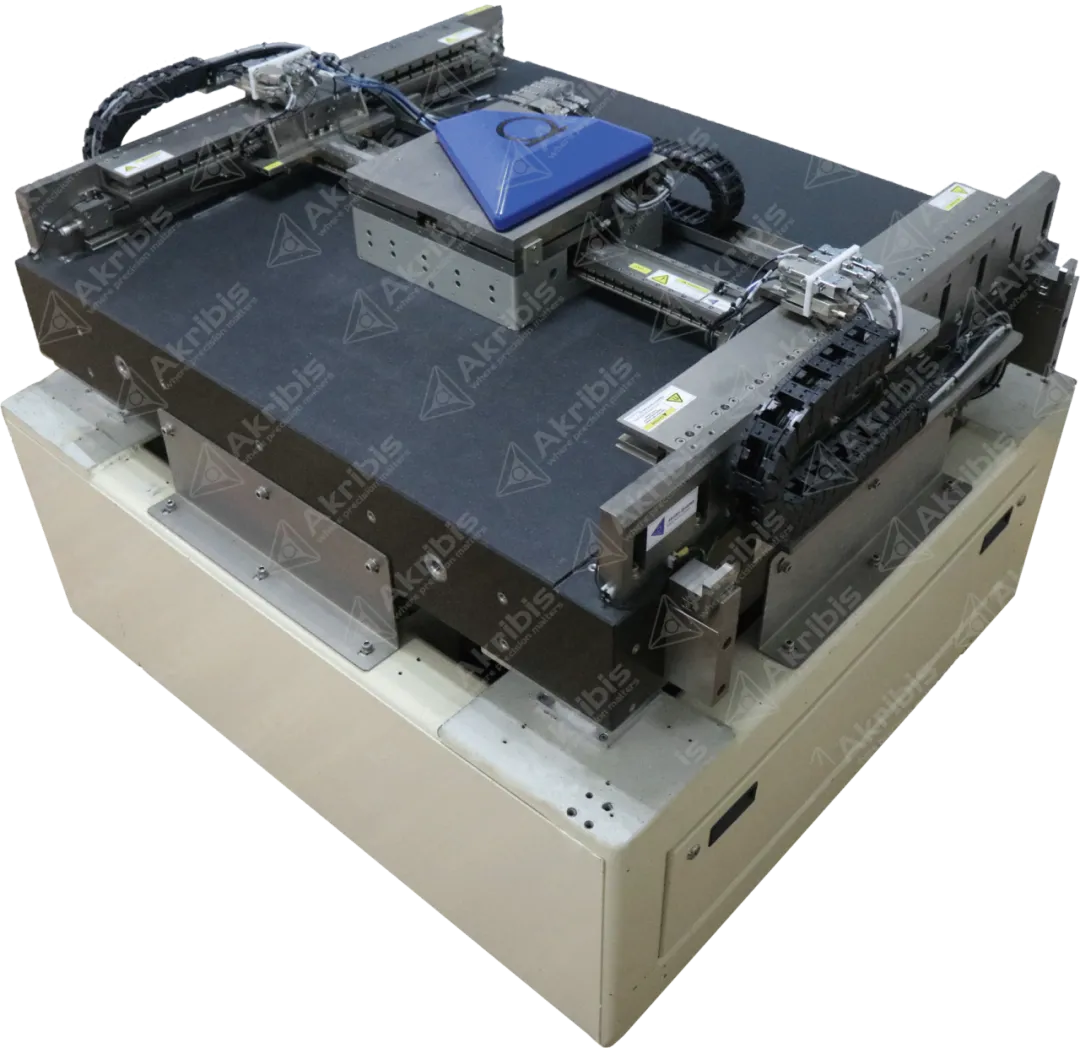

 精密平台

——用于半导体的高精密XYTZ平台——






——用于检测、量测的高精密气浮龙门平台——






作为精密系统解决方案提供商,雅科贝思始终致力于提供卓越的产品和服务。我们的位置触发技术广泛应用于各种高精度应用,并且能够提供从电机设计、精密运动平台、运动驱动器、控制器的全套运动控制方案,助力您实现高效、精准的加工和检测。
